钽电容失效原因分析

  • 编辑: 深圳容乐电子官网
  • 发表时间:2019-12-13

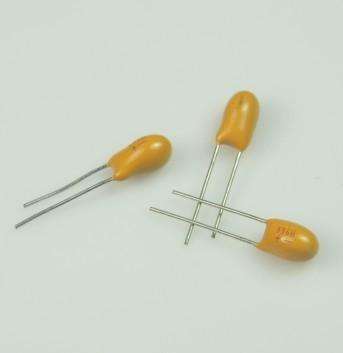

  钽电容失效原因分析,钽电容器全称是钽电解电容,也是属于电解电容的一种。固体钽电容器是1956年由美国贝乐试验室首先研制成功。钽电容器使用钽金属做介质,不需要像普通电解电容那样使用电解液,也不需要使用镀了铝膜的电容纸烧制。


  钽电容识别方法


  钽电解电容是有极性的电容器,接反的话有可能会烧毁,若何判断它的极性也很简单,凭肉眼看就行了,有横杠或者斜角的那边就是正极,另一边是负极。


  1.属于电解电容的一种,使用金属钽做介质,不像普通电解电容那样使用电解液,钽电容不需像普通电解电容那样使用镀了铝膜的电容纸绕制,本身几乎没有电感,但这也限制了它的容量。——我们在大容量,但是需要低ESL的场景,我们就选用钽电容。


  2.由于钽电容内部没有电解液,很适合在高温下工作。—一些温度范围要求比较宽的场景。


  3.钽电容器的工作介质是在钽金属表面生成的一层极薄的五氧化二钽膜。此层氧化膜。介质与组成电容器的一端极结合成一个整体,不能单独存在。因此单位体积内具有非常高的工作电场强度,所具有的电容量特别大,即比容量非常高,因此特别适宜于小型化。集成度比较高的场景,用铝电解电容占的面积比较大,陶瓷电容容量不够的场景。


  4.钽电容的性能优异,是电容器中体积小而又能达到较大电容量的产品,在电源滤波、交流旁路等用途上少有竞争对手。钽电解电容器具有储藏电量、进行充放电等性能,主要应用于滤波、能量贮存与转换,记号旁路,耦合与退耦以及作时间常数元件等。在应用中要注意其性能特点,正确使用会有助于充分发挥其功能,其中诸如考虑产品工作环境及其发热温度,以及采取降额使用等措施,如果使用不当会影响产品的工作寿命。


  例如USB接口输出,需要降额后,耐压满足5V,集成度比较高的场景,陶瓷电容不满足高耐压与大容量的情况下,我们不得不选择钽电容。陶瓷电容的储能效果,不能按照并联的容值去等效,达到相同的效果需要的代价也非常大。


  5.钽电容的容值的温度稳定性比较好。在一些耦合、滤波的场景,如果对相位,和滤波的频率特性要求比较高的场景,同时容量精度要求比较高的场景,会选用无极性的钽电容。如高音质要求的音频电路设计。


  6.在钽电容器工作过程中,具有自动修补或隔绝氧化膜中的疵点所在的性能,使氧化膜介质随时得到加固和恢复其应有的绝缘能力,而不致遭到连续的累积性破坏。这种独特自愈性能,保证了其长寿命和可靠性的优势。——铝电解电容由于干涸不能满足寿命的场景。


  今天分享的钽电容失效原因分析就到这里了,分析钽电容的主要因素我们需要考虑不同温度情况下的电容的准确性和一致性。陶瓷电容与钽电容的温度稳定性,钽电容要稍高一点。
