　　贴片电容规格对照表

　　贴片电容规格一般常见封装尺寸为: 0201， 0402，0603，0805，1206，容量范围一般在0.5pF~1uF。 1210 ，1812，1825，2225，3012、 3035为大规格贴片电容，容量范围在1uF~100uF。

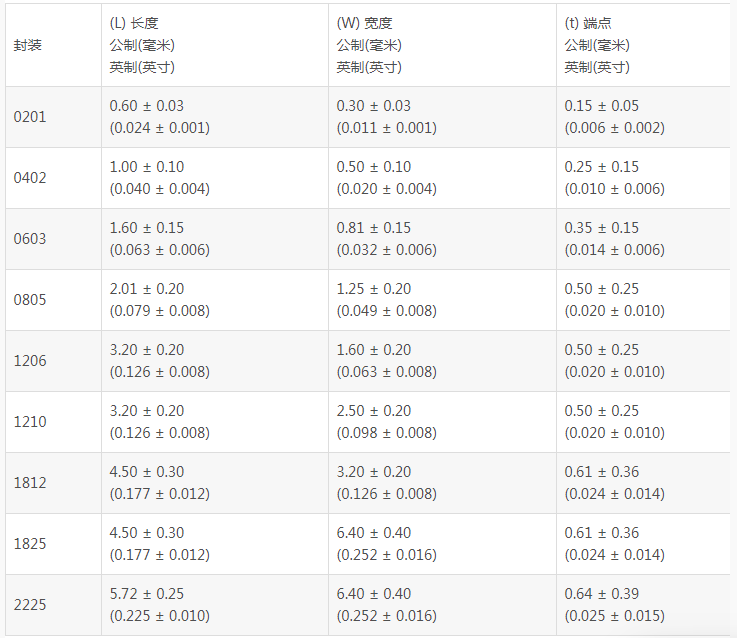

　　常见贴片电容封装尺寸英制与公制尺寸对照表见如下:

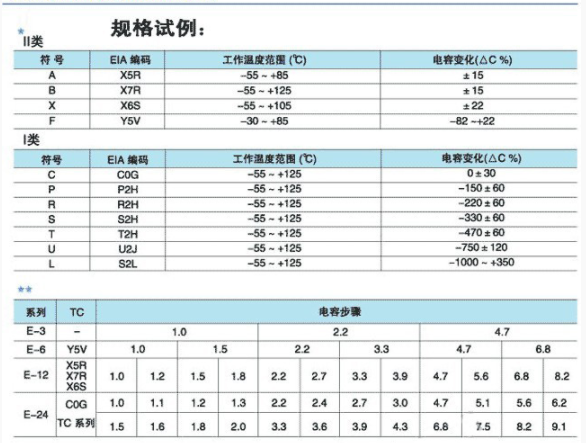

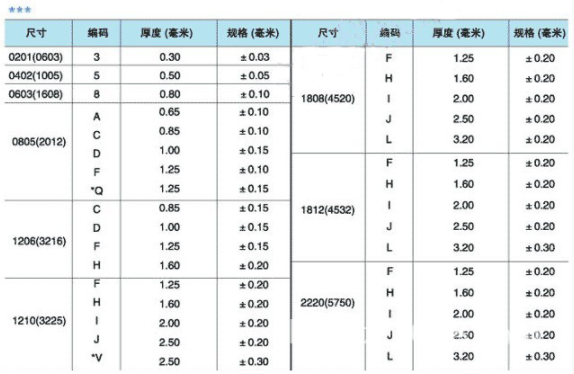

　　下面是SAMSUNG贴片电容的规格说明,为大家分享三星贴片电容基本规格对照表,希望对大家有帮助:

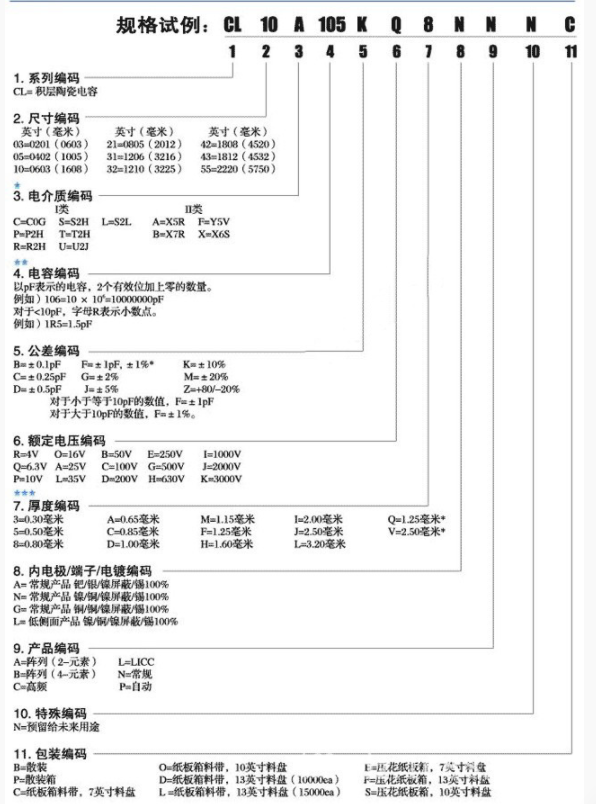

　　三星贴片电容品件编码体系：

　　风华贴片电容型号识别与命名方法：

　　0805CG 101 J 500 N T

　　1、封装尺寸:0402、0603、 0805、 1206这四个是常用的通用型提诶按电容封装规格。

　　2、介质种类:贴片电容根据使用环境和工作温度的不同介质也不同，介质即代表其对应的工作温度;

　　比如：风华通用型贴片电容介质有5种，分别用CG(c0g或NPO)、B(X7R)、 F(Y5V、X(X5R)、E(Z5U)表示。

　　3、标称容量代号(单位:PF): 101 :标称阻值为100pf ,标称容量采用E 24标准的三位数表示法或E -96标准四位数表示法，前两位是有效数字(E 96四位数表示法中,前三位是有效数字)，最后-位是有效数字后零的个数。

　　4、电容值误差精度代号: F(+1%)、 G(2%)、 H(+3%)、 J(t5%)、 K(+10%)、 C(+0 25pf)、B(+0. 10pf)、D(+0.50pf);

　　5、额定工作电压:500表示50V;501表示500V，6R3表示6.3V，被称为三位数表示法;

　　6、端头电极种类:通用型贴片电容有三种类型，通常都是采用N(银或铜层镍层锡层三层电镀端头) ,另外两种团头类型有S(纯银端头)、C(纯铜端头) ;

　　7、包装方式代号: T表示编带包装: C表示塑料袋包装。

　　国巨贴片电容型号识别与命名方法

　　国巨电容尺寸一般在其规格书中也是有备注解释的，包括其相关电容的命名规则以及尺寸介绍。

　　贴片电容的尺寸表示法有以英寸为单位和以毫米为单位来表示两种方式。以英寸为单位来表示的称为英制尺寸，以毫米为单位来表示的称为公制尺寸。国巨贴片电容通常用英制尺寸来表示。

　　比如：英制尺寸公制尺寸长度宽度.

　　0402 1005 1.00+0.05 0. 50+0.05

　　0603 1608 1.60+0.10 0.80+0.10

　　0805 2012 2.00+0.20 1.25+0.20

　　贴片电容的命名所包含的参数有贴片电容的尺寸、容值精度、贴片电容的材质、电压、电容容量、端头材料以及包装要求。

　　例国巨贴片电容CH0805JRNPO9BN101.

　　CH :表示国巨电容系列名称一高频电容。

　　国巨电容的系列还有CA(表示排容)，CC(表示多层陶瓷电容)等等。

　　0805 :表示尺寸，长度为0.08英寸，宽度为0.05英寸。

　　此外，常见的电容尺寸还有0201，0402，0603，1206，1210，1808.1812等。

　　J :表示电容容量的误差精度为+5%;另外B=+0.1PF,C=+0.25PF,D=+0 5PF,F=+1PF,G=+2PF,K=+10%,M=+20%,Z= 20%~+80%。

　　R :表示寸盘纸带包装。

　　NPO :表示电容材质。

　　此外，常用的电容材质还有X5R,X7R,Y5V。

　　9 :表示电压为50V。

　　4=4V, 5=6 3V, 6=10V, 7=16V, 8=25V, 0=100V,A=200V, B=500V, C=1KV, D=2KV, E=3KV等(注意: 100V是用数字0表示,不是字母0)

　　B :表示端头材料是镍电极。

　　N :表示NPO。101 :表示容值，前面两个数字为有效数字，第三个数字表示有几个零。101=100PF, 102=1000PF,103=10,000P.....以此类推。
