常见贴片电阻的命名方式?电子行业采购人员入门必看

  • 编辑: 深圳容乐电子官网
  • 发表时间:2022-04-28

电子物料包含有贴片电阻、贴片电容、插件电容、二三极管、干簧管、MOS管、IC、各种芯片等等,很多刚刚进入采购行业的人员来说,快速掌握电子元件的命名规则是非常重要的,今天一起来分享贴片电阻的的命名规则?


贴片电阻的的命名规则:


贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度,常规用的最多的是±1%和±5

±5%精度的常规是用三位数来表示例例512,前面两位是有效数字,第三位数2表示有多少个零,基本单位是Ω,这样就是5100欧,1000Ω1KΩ1000000Ω=1MΩ

为了区分±5%,±1%的电阻,于是±1%的电阻常规多数用4位数来表示,

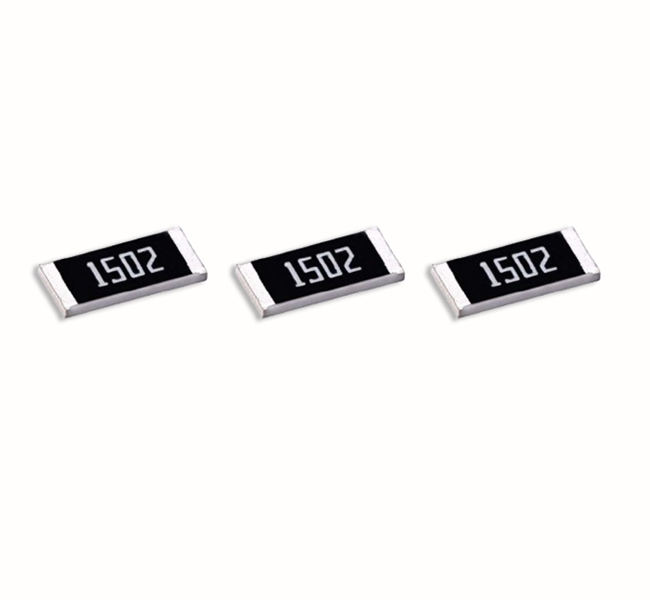

这样前三位是表示有效数字,第四位表示有多少个零4531也就是4530Ω,也就等于4.53KΩ

贴片电阻 22.jpg


      贴片电阻的的命名规则:


5%精度的命名:RS-05K102JT

1%精度的命名:RS-05K1002FT

R -表示电阻

S -表示功率04021/16W06031/10W08051/8W12061/4W12101/3W18121/2W20103/4W25121W

05 -表示尺寸(英寸):02表示040203表示060305表示080506表示12061210表示12101812表示181210表示121012表示2512

K -表示温度系数为100PPM

1025%精度阻值表示法:前两位表示有效数字,第三位表示有多少个零,基本单位是Ω10210000Ω1KΩ10021%阻值表示法:前三位表示有效数字,第四位表示有多少个零,基本单位是Ω1002100000Ω10KΩ

J -表示精度为5%、F-表示精度为1%。

T -表示编带封装

1、贴片电阻的阻值表示与贴片电容容值表示都是数字与“R”组合表示的。譬如:3ohm3R0表示,10ohm100表示,100ohm101表示,也就是说“R”表示点的意思,而101后面个位数的“1”表示的是带有10,例如102表示10000

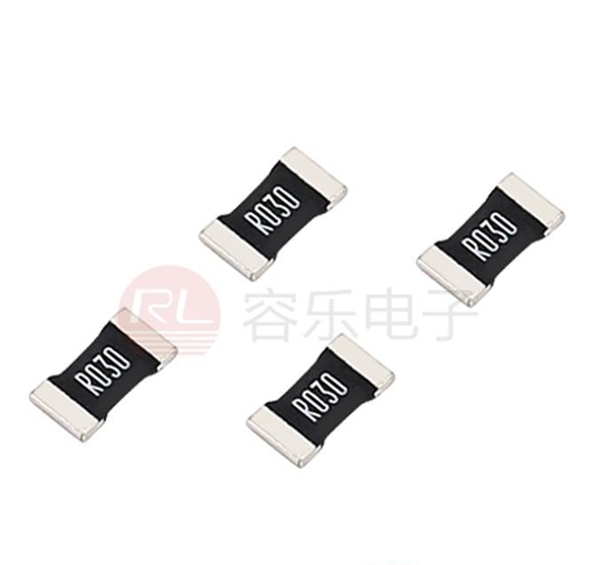

2、电阻上的数字和字母表示的就是阻值,R002就表示0.002ohm180表示的就是18ohm.

3、怎样区分贴片的电阻与电容,由于电阻上面有白色的字体表示,所以除端角外背景颜色应该是黑色的,而电容上就没有字体表示,也不会有黑色的颜色,因为有黑色的话容易让人产生误会电容被氧化了
