LRC数字电桥如何测量兆欧级高阻值抗电阻问题

  • 编辑: 深圳容乐电子官网
  • 发表时间:2021-07-05

最近有一些客户反映,用不同的品牌LRC数字电桥或者同一品牌的LRC数字电桥的不同型号对兆欧级高阻值电阻测量时,结果偏差很大,甚至是安捷伦、同惠的产品也是这样,经过我们咨询仪器厂家工程师查阅了技术文献,工程师走访了一些遇到这样问题的客户,仪器厂家工程师给出一下的解释,基本解决了LRC数字电桥如何测量兆欧级高阻值电阻的问题。

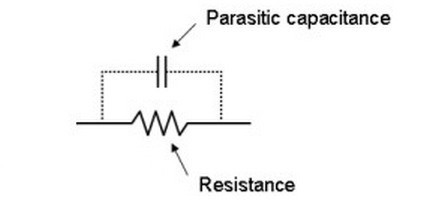

如下图所示,高阻值包含一个寄生pF级电容,这个电容与电阻是并联:


仪器工程师确认当使用LRC数字电桥测试高阻值电阻时,应选择Cp-Rp测试功能(并联等效电路模式),使测试电路模式与电阻的实际等效电路想匹配,如下图所示:


上图中,Xp代表寄生电容在测试频率上的电抗(电容性阻抗)。公式“D”代表电阻在测试频率上的损耗因素。


如果使用R-X测试功能来测试电阻,那么LRC采用的如下所示的串联等效电路:


串联等效电路模式(R-X测量中)不同于高值电阻的实际并联等效电路。因此R-X模式中的被测电阻与实际并联电阻(RP)不一致。从理论上讲,串联电阻(Rs)与并联电阻(Rp)的关系可用等式RS=Rp*D2(1+D2)表示。此处串联和并联等效电路的损耗因数(D)值是相等的:



D值不够高(纯电阻性)时,串联电阻(Rs)总是低于并联电阻(Rp.



所以,你在使用LRC数字电桥测量高阻值电阻时,请选择Cp-Rp测试功能(并联等效电路模式)。或者你可以使用万用表M欧档进行测试及购买专业电阻测试仪设备。
