0805/0603/0402电容封装尺寸介绍

  • 编辑: 深圳容乐电子官网
  • 发表时间:2020-02-11

  0805/0603/0402电容封装尺寸介绍:

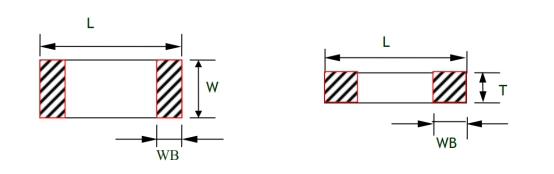

  首先,我们来看一下以下两种图片:

  这两张图代表什么呢?代表的是贴片电容的尺寸图,L代表长度,W代表宽度,T代表厚度。

  电容尺寸是由公制或者英制来表示,我们现在大众经常都是习惯用英制表示尺寸。接下来,我们来认识一下0805/0603/0402电容尺寸的一个介绍:


  0805:代表的是英制的尺寸,由长X宽组成,0.08inch*0.05inch,1inch=25.4mm

  0.08inch*25.4mm=2.0mm,0.05inch*25.4mm=1.2mm,所以0805英制尺寸对应的公制尺寸是2012,20是代表长度,12代表的是宽度。0805尺寸一般有两个厚度,根据包装数量来决定的,4KPCS的包装数量产品厚度是0.8mm,(3K)/2K包装数量的产品厚度是1.25mm;


  0603:也是英制尺寸,由长X宽组成,0.06inch*0.03inch,1inch=25.4mm

  0.06inch*25.4mm=1.6mm,0.03inch*25.4mm=0.8mm,所以0603英制尺寸对应的公制尺寸是1608,16是代表长度,08代表的是宽度。0603尺寸的厚度一般只有一个,包装数量为4K,厚度是:0.8;


  0402:英制单位,代表的是电容的长和宽,0.04inch*0.02inch, 1inch=25.4mm

  0.04inch*25.4mm=1.0mm,0.02inch*25.4mm=0.5mm,所以0402英制尺寸对应的公制尺寸是1005,10是代表长度,05代表的是宽度。0402尺寸的厚度一般只有一个,包装数量为10K,厚度是:0.5。


  以上就是0805/0603/0402电容尺寸的一个介绍,如您还想了解更专业的知识,请联系容乐电子。
