贴片电感和贴片电容的区别

  • 编辑: 深圳容乐电子官网
  • 发表时间:2018-10-23

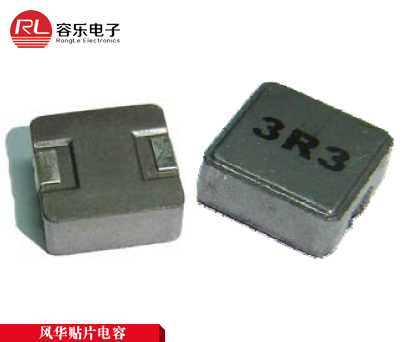

  贴片电感(Chip inductors),又称为功率电感、大电流电感和表面贴装高功率电感。具有小型化,高品质,高能量储存和低电阻等特性。


  贴片电容(MLCC),以陶瓷为材料的电容器,耐温-55-125摄氏度,损耗(DF)小于2.5%,多用于各类集成电路当中,可代替传统插件瓷片电容和CBB电容以及电解电容,实现节省空间,缩小产品本身体积的优势。


  贴片电感特性:

  1、表面贴装高功率电感。

  2、具有小型化,高品质,高能量储存和低电阻之特性。

  3、主要应用在电脑显示板卡,笔记本电脑,脉冲记忆程序设计,以及DC-DC转换器上。

  4、可提供卷轴包装适用于表面自动贴装。


  贴片电容特性:

  1、高容量低容量可选。

  2、具有体积小,容量高,品质高等特点。

  3、主要应用在各类线路板,电气电子,医疗器械和LED照明上。

  4、表面没有丝印,没有极性。


  贴片电感和贴片电容的封装区别:

  1、如果是盘装的话那么我们就可以看它们上面贴的标签,电容的单位为uf,pf,nf;电感的单位为nh,uh, mh。

  2、贴片电容一般电容体颜色较深一些,用万用表电阻档量是开路的,没有标志;电感一般有白色的、线绕的等,用万用表电阻档量是短路的,一般会标电感值在上面。

  3、用万用表的导通档量两端,如果蜂鸣器响了,就是电感,不响就是电容。


  贴片电感和贴片电容的区别内容就分享到这里,从外观上来看很容易识别贴片电容和贴片电感,但是也有贴片电感和贴片电容的外形是一样的,因为贴片电容也有长方形,贴片电感则是正方形和长方形都有,所以要判断两者的区别最好是用专业器材测量。
