贴片电容规格一般常见封装尺寸为:0201,0402,0603,0805,1206,容量范围一般在0.5pF~1uF。1210,1812,1825,2225, 3012、3035为大规格贴片电容,容量范围在1uF~100uF。

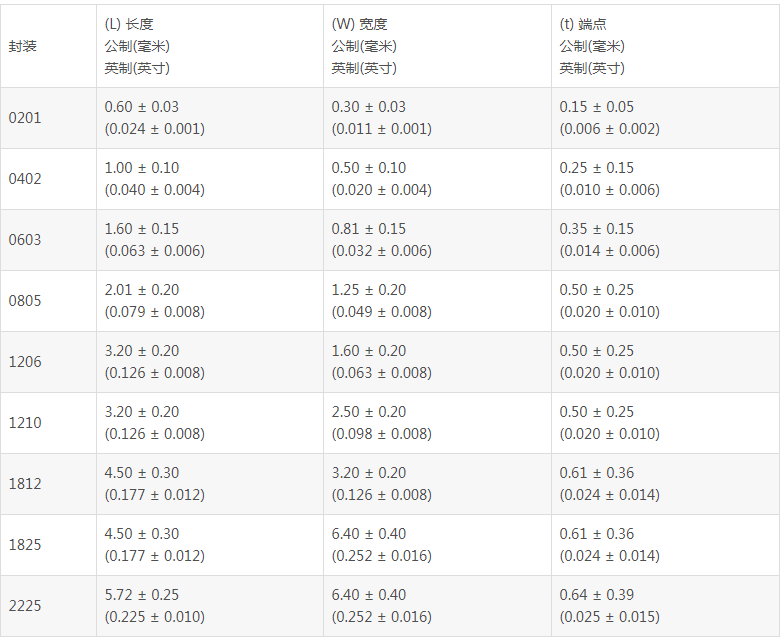

常见贴片电容封装尺寸英制与公制尺寸对照表见如下:
下面是SAMSUNG贴片电容的规格说明,小编为大家分享三星贴片电容基本规格对照表,希望对大家有帮助:
风华贴片电容型号识别与命名方法
0805 CG 101 J 500 N T
1、封装尺寸:通用型贴片电容包括四个常用的封装:0402、0603、0805、1206;
2、介质种类:介质种类。由贴片电容介质及特性介绍我们知道贴片电容的所谓介质实际上对应着该电容的代表着工作温度。介质不同工作温度不同。风华通用型贴片电容介质有5种,分别用CG(c0g或NPO)、B(X7R)、F(Y5V)、X(X5R)、E(Z5U)表示。
3、标称容量代号(单位:PF): 101:标称阻值为100pf,标称容量采用E-24标准的三位数表示法或E-96标准四位数表示法,前两位是有效数字(E-96四位数表示法中,前三位是有效数字),最后一位是有效数字后零的个数。
4、电容值误差精度代号: F(±1%)、G(±2%)、H(±3%)、J(±5%)、K(±10%)、C(±0.25pf)、B(±0.10pf)、D(±0.50pf);
5、额定工作电压:三位数表示法,500表示50V;501表示500V,6R3表示6.3V;
6、端头电极种类:通用型贴片电容一般都是采用N(银或铜层/镍层/锡层三层电镀端头),另外两种团头类型有 S(纯银端头)、C(纯铜端头);
7、包装方式代号: T表示编带包装; C表示塑料袋包装。
国巨贴片电容型号识别与命名方法
国巨电容尺寸规格书中主要是包括了相关电容的命名规格以及尺寸介绍。贴片电容的尺寸表示法有两种,一种是以英寸为单位来表示,一种是以毫米为单位来表示。以英寸为单位来表示的称为英制尺寸,以毫米为单位来表示的称为公制尺寸。国巨贴片电容通常用英制尺寸来表示。
英制尺寸 公制尺寸 长度 宽度
0402 1005 1.00±0.05 0.50±0.05
0603 1608 1.60±0.10 0.80±0.10
0805 2012 2.00±0.20 1.25±0.20
贴片电容的命名所包含的参数有贴片电容的尺寸、容值精度、贴片电容的材质、电压、电容容量、端头材料以及包装要求。例国巨贴片电容CH0805JRNPO9BN101。
CH:表示国巨电容系列名称——高频电容。国巨电容的系列还有CA(表示排容),CC(表示多层陶瓷电容)等等。0805:表示尺寸,长度为0.08英寸,宽度为0.05英寸。此外,常见的电容尺寸还有0201,0402,0603,1206,1210,1808,1812等。
J:表示电容容量的误差精度为±5%;另外B=±0.1PF,C=±0.25PF,D=±0.5PF,F=±1PF,G=±2PF,K=±10%,M=±20%,Z=-20%~+80%。R:表示7寸盘纸带包装。NPO:表示电容材质。
此外,常用的电容材质还有X5R,X7R,Y5V。9:表示电压为50V。4=4V, 5=6.3V, 6=10V, 7=16V, 8=25V, 0=100V, A=200V, B=500V, C=1KV, D=2KV, E=3KV等(注意:100V是用数字0表示,不是字母O)B:表示端头材料是镍电极。N:表示NPO。101:表示容值,前面两个数字为有效数字,第三个数字表示有几个零。101=100PF, 102=1000PF, 103=10,000PF……以此类推。
以上是今天分享的贴片电容规格对照表全部内容,希望能帮到您,上面的规格对照表算是比较全了,如果需要了解其它品牌的贴片电容型号也可以联系我们,容乐技术人员也会悉心为您解答。
