贴片电容和电解电容有什么区别

  • 编辑: 深圳容乐电子官网
  • 发表时间:2018-07-03

  贴片电容和电解电容有什么区别,贴片电容顺应时代的发展,急剧的缩小体积,贴片电容大多使用在紧密度高的电子产品中,体积小成为独特优势,电解电容对于某种原因而引起局部损坏具有自行修补功能,但是电解电容的耐温没有贴片电容性能好,两者各有优势。下面小编为大家说说贴片电容和电解电容有什么区别。


  贴片电容和电解电容有什么区别:

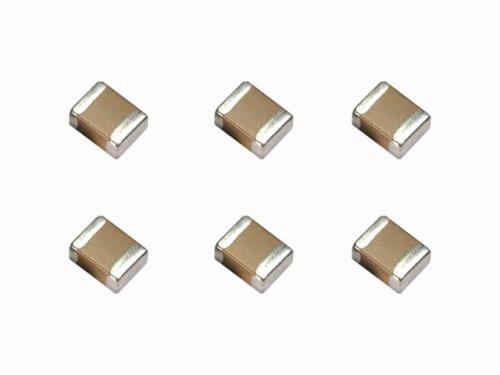

  贴片电容结构较简单,由陶瓷介质、内电极金属层和外电极三层构成。


  贴片电容电容量公式表示:

  C:电容量,以F(法拉)为单位,而MLCC之电容值以PF,nF,和?F为主。

  ε:电极间绝缘物的介质常数,单位为法拉/公尺。

  K:介电常数(依陶瓷种类而不同)

  A:导电面积(产品大小及印刷面积而不同)

  D:介电层厚度(薄带厚度)

  n:层数(堆栈层数)


  贴片电容:


  1、贴片电容的全称为多层片式陶瓷电容器,是大部分可以实行贴片封装的电容的统称,而电解电容则是电容性质分类的一种。


  2、贴片电容分为无极性电容和有极性电容两类,有极性电容一般称为电解电容,不过有些电解电容不适合贴片封装,如节能灯用的铝电解电容。


  3、贴片电容一般体积比较小,容量小,精度比较高,而电解电容体积、容量比较大,种类多。


  电解电容器:


  电解电容器一般有正、负极之分,即具有极性。因此在电路中使用时正、负极不能接错。现在已经可以制造无极性的或用于交流电路的电解电容器,称为双极性电解电容或无极性电解电容。在外加电压的作用下,由于某种原因而引起局部损坏的器件,具有自行修补的作用,这种现象叫做电解电容的自愈。


  电解电容一般只能在-20℃~+70℃的范围内使用。特性受温度、频率的影响很大。一般经常使用的都是铝电解电容。铝电解电容的型号一般是CDXX,容量、耐压、正负极都标记在外壳上。有时也用引线的长短来表示,长线为正,短线为负。


  关于贴片电容和电解电容有什么区别的内容就到这里,两者从外观上区别很大,一般贴片电容的体积比插件的小,更能适应时代的发展,从性能上比较电解电容的电容量非常大,比其它种类的电容大几十到数百倍,由于成本相对比较低,价格也比其它电容低很多。
