贴片电阻识别方法？老板再也不担心我不认识电子原件了

贴片电阻(SMD Chip Resistor）是将金属粉和玻璃釉粉均匀混合，用黏合剂调和成糊状，在陶瓷基体表面印制出电阻膜并经高温烧结，具有防潮、耐高温、温度系数小、生产成本低等优点。

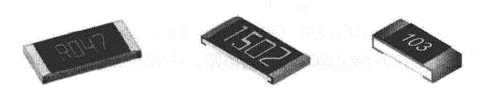

上图所示的贴片电阻中，“R047”表示电阻值为0.047Ω=47mΩ，“1502”表示电阻值为150×=15kΩ，“103”表示电阻值为10×=10kΩ。

电阻在电路中用"R"加数字表示，如：R1表示编号为1的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置等。

1、贴片电阻参数识别：

电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：

1兆欧=1000千欧=1000000欧

电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：

472 表示 47*100Ω（即4.7K）； 104则表示100K

b、色环标注法使用最多，现举例如下：

四色环电阻 五色环电阻（精密电阻）

2、电阻的色标位置和倍率关系如下表所示：

颜色 有效数字 倍率 允许偏差（%）

银色 / x0.01 ±10

金色 / x0.1 ±5

黑色 0 +0 /

棕色 1 x10 ±1

红色 2 x100 ±2

橙色 3 x1000 /

黄色 4 x10000 /

绿色 5 x100000 ±0.5

蓝色 6 x1000000 ±0.2

紫色 7 x10000000 ±0.1

灰色 8 x100000000 /

白色 9 x1000000000 /
