贴片三极管如何选购

作者: 深圳容乐电子官网发表时间:2019-11-01 18:04:34浏览量:342

贴片三极管的选用 贴片三极管应用中有几个主要问题: 其一是过去习惯使用通孔装配式三极管,如何找对应的片状三极管; 其二是从参数电路上找到的三极管型...
文本标签:

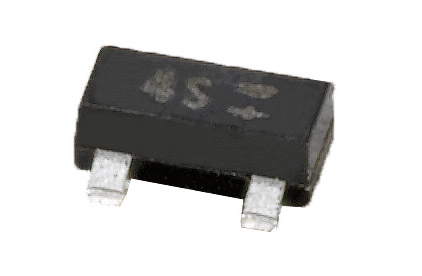

贴片三极管的选用


贴片三极管应用中有几个主要问题:


其一是过去习惯使用通孔装配式三极管,如何找对应的片状三极管;

其二是从参数电路上找到的三极管型号市场上却无法购得、如何代换。这也往往是设计、开发人员及维修人员在应用中较大的难题。

造成这两个难题的原因是同一种管芯做成不同封装的器件时,其型号不同。


例如:

东芝公司生产的一种以TO—92封装的小功率三极管.其型号为2SC1815,然而用同一管芯采用SOT—23封装时.其型号变成2SC2712;而采用SO-70封装时.型号又变成2SC4732。根据这一现实,在选用或代换时、应根据三极管的基本参数要求,在晶体管手册上寻找出参数基本相同.并且封装符合要求的三极管。


这里以常用TO一92封装的9012、9013为例来说明:

先找出9012、9013主要参数:

9012为PNP管、 Vceo为30V、Ic为500mA、Pcm为625mW;

9013是NPN管、Vceo为30V、Ic为500mA、Pcm为625mW。


在晶体管手册上可找SOT-23封装的三极管.其参数差不多的型号如表所示。在表中,Pcm这—项明显小于9012或9013.这是片状SOT—23的散热面积小所致、如果实际使用时Pcm要求不大.则可通过实验,看是否满足电路要求,若通过各种试验(如高、低温试验)能满足要求方可大量使用!


类型 型号 Vceo(V) Ic(mA) Pcm(mW)


NPN 2SC2859 30 500 150

NPN 2SD596 25 700 200

PNP 2SB624 25 700 200

PNP 8C807 45 500 310


在代换时,必须了解清楚原管子(或要求的管子)的性能(是通用三极管、是开关三极管等)、结构(如达林顿管、带阻三极管、组合三极管)或有特殊要求(如高反压、低噪声等)及—些主要参数然后从手册(或公司数据手册)找同一性能、功能、结构及参数相似的进行试验或代换,另外,要注意的是工作频率(是MF段、HF段、VHF段或UHF段等).选用的f要满足工作频率的要求。

这里必须指出,目前的各种三极管品种成千上万.这里仅仅是举几个例子而己。重要的是要收集各大半导体器件厂的资料。它不仅有参数、封装,还有型号代码,这给选用、代换提供了极大的方便。
